XSP800 收排線機是懸掛龍門式結構，用在 TLJ300 連續擠壓生產線上。 XSP800收排線機主要技術參數：收線直徑：5mm-40mm，適用盤具：PND型800、1000、1250，收線速度：5-68m/min，主電機功率5.5KW，承載能力2T，設備自重1.5T。XSP800收排線機主體結構采用上下雙梁行走方式，雙提升臂提升纜盤，左右各倒T字結構支撐橫梁，包括頂盤松盤機構、升降機構、收線機構、排線機構及電氣控制系統。 收排線機結構構架，如圖所示。收排線過程中，線盤整體左右橫向移動，線纜在水平方向不產生彎曲，實現對中收排，放線。

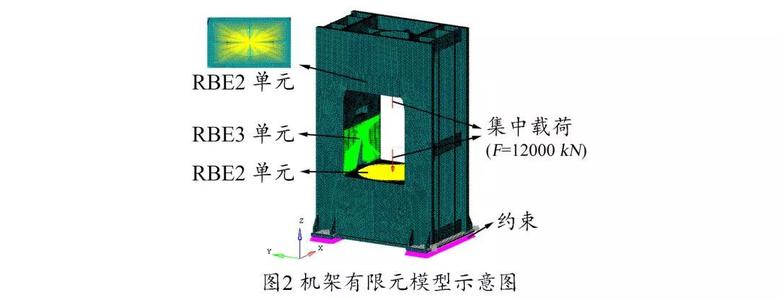

簡化模型，對收排線機機架結構，橫梁與立柱通過螺母連接，建模時把其看作是剛性固連。在ANSYS 軟件里面建立收排線機架幾何有限元分析模型，如圖所示。
機架的材料為 Q235，特性參數�。簭椥阅Ａ� 2.06×e5MPa，泊松比0.30。選取三維實體結構單元SOLID45 來劃分網格。SOLID45單元由8個節點結合而成，每個節點有x，y，z3個方向的自由度。該單元具有塑性，蠕變，膨脹，應力強化，大變形和大應變的特征。劃分網格后節點數136991個，單元數為412451個。
完成建模后，進行加載、約束、定義分析類型、載荷選項等步驟，然后開始求解計算。計算完成后，進入后處理模塊，把計算得到的應力、應變等結果，以云圖的方式顯示出來。
收排線機機架主要受力來自于升降機構的自重載荷，以及由重力載荷引起的扭矩。升降機構通過10個滾輪與機架上下橫梁連接，左右兩個升降臂各5個滾輪與機架連接，如圖所示。
對一個升降臂分析，下橫梁共3個滾輪與升降臂連接，其中一個滾輪豎直放置，是主要的受力部件，承受豎直方向力F1的作用，另外兩個滾輪水平放置，它們之間有導向軌，主要起導向作用，受到水平力F3的作用，上橫梁有兩個水平放置的滾輪，也起導向作用，受到水平力F2的作用。根據理論力學中力的平衡原理，可以求出水平力和豎直力的大小。
機架結構的受力以面載荷形式加載，用上述升降臂分析得到的力，除以滾輪與機架上下橫梁表面接觸的面積，就得到相應的載荷值，而載荷的方向與升降臂受力方向相反。計算得到機架上橫梁受面載荷 1.318MPa，為水平壓力。機架下橫梁上表面與滾輪接觸位置受面載荷10.99MPa，為豎直壓力。機架下橫梁下表面與滾輪接觸位置受面載荷1.318MPa，為水平壓力。在ANSYS軟件中，選取機架受力部位的節點，對節點施加相應的面載荷。收排線機機架底部是用四個地腳螺栓與地面固定，選擇機架模型與地面接觸的兩個面上的節點，對這些節點施加全約束。施加約束和載荷后的模型。
根據收排線機結構特點與載荷特點，選擇三個典型的工況對機架結構進行有限元結構強度分析，滿載線盤分別位于行程的跨度中部，最左邊和最右邊。
為保證整個結構的安全性，機架應有足夠的強度和剛度。在強度方面，用最大等效應力來評價。機架材料為 Q235，其屈服極限σb =235MPa，選取安全系數n =1.5，則許用應力值［σ］= σb /n=156.7MPa。在剛度方面，參照2003年的《中華人民共和國國家標準-構設計規范》，規范中規定了受彎構件的撓度容許值 ［ν］=1/500，其中l為兩支撐點的最小距離2640mm。所以，［ν］=1/500=2640/500mm=5.28mm。利用對機架結構的三種載荷工況計算結果分析、比較，結果如表。
由上表可以看出，三種工況下的最大應力96.671MPa小于［σ］，滿足強度要求。最大合位移5.258mm 小于容許撓度值［ν］=5.28mm，滿足剛度要求，所以機架結構設計是合理的。跨中位置的位移和應力云圖，如圖所示。
