隨著經濟的快速發展，對電力系統的穩定經濟運行提出了越來越高的要求，變電站設備的安全運行對整個電網系統的安全運行起著至關重要的作用,由于相關設備的老化和不可預測的原因?qū)е孪嚓P(guān)設備的損壞，所以變電站現場經常需要維修，對相關的檢修設備也有著嚴格的要求，而不同吊裝負荷和起升高度所要求的設備也不同。從已有的文獻資料顯示，目前主要對傳動方式，重載和高度高等方向?qū)υO(shè)備進行了研究，如一些科研人員以伸縮的方式為研究對象，采用有限元分析了多節臂立柱的起升原一些科研人員以伸縮臂的結構為研究對象，分析了伸縮臂的強度和剛度這些產品的體積比較大而且笨重，而變電站現場維修需要一種體積小，重量輕能滿足現場環境的維修設備，因此設計一種集檢修平臺和起重機于一體的體積小輕型多功能高空作業平臺，以吊裝變電站某種類型的互感器為對象，分析了作為起重機功能時伸縮臂承受的載荷情況以及在兩種工況下的應力和位移分布規律，在上述分析的基礎上進行優化設計，保證新產品更加安全可靠，為新產品的開發縮短了時間，也為同類型的產品設計提供依據。
伸縮臂主要由三節方形立柱組成，立柱和立柱之間通過絲桿螺母連接，通過電動機的轉動轉化為絲桿螺母的直線運動，從而帶動滑塊和立柱的滑動運動。可知，當起重機完全伸展開吊重物且重物在水平幅值最大時是最危險狀態，起重機的額定載荷為，起吊高度為 4m，主要承受基本載荷和附加載荷，受力簡圖。

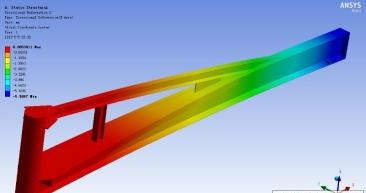

起重機的三維有限元模型，如圖所示，由于該裝置所有的機構全部組裝好進行分析，單元數比較多并且根據經驗，小車的變形非常小，對整體的影響不大所以，我們選取行走底盤以上部件為研究對象。
利用Haper劃分網格，在關鍵部位生成局部細化的網格，在應力很小和遠離關鍵部位的區域劃分比較粗的網格)考慮到立柱的板厚遠小于其結構尺寸，將立柱中間部分抽取中性面采用單元)立柱兩端接觸部位采用C3D8單元，并進行沙漏控制共有133360個單元，有限元離散模型。
根據起重機在最危險的工作情況下確定工況，主要選取立柱在承受正面壓力（工況2）和旋轉90°后承受的側面壓力（工1）兩種工況來研究約束第一節立柱的底部各節點在U1，U2，U3三個方向的位移自由度和UR1，UR2，UR3三個方向的旋轉自由度。
